== akut == (Obsolet, da zu viele Jahre ins Land gegangen sind, aber demnächst mehr dazu)

die Stahlträger unter dem RT-Fuß blau streichen, bzw. wäre zu überlegen, ob nicht eher schwarz-gelb als Warnanstrisch besser wäre
Schmidt-Kupplung in Azimutpositionsgeberachse einbauen um das erhöhte radiale Spiel des AZ-Drehkranz auszugleichen

Frontend

Antenne

Feedhorn einbauen und Fokusbereich durchscannen, um optimalen Fokus zu ermitteln (UK/AG)
Simulation der Kumar-Feed-Antenne mit nach hinten verschobenen Choke-Ring, um die Effizienz bei f/D=0,25 zu erhöhen. (TBA)
- Erledigt! Die Simulation mit zwei Symmetrieebenen aber ohne koaxialer Zuleitung und Erregerstift zeigte als Maximum eine Effizienzerhöhung auf 56% (gain=30.5dBi). Die Simulation mit einer Symmetrieebene und koaxialer Zuleitung plus Erregerstift konnte dieses Ergebnis nicht bestätigen. Ich würde bei einem Neubau dieser Antennenform den Chokering vorausschauend um 2-3 cm nach hinten verschieben aber keine großen Änderungen erwarten.
Simulation des Feeds und/oder der kompletten Antenne mit PVC-Rohr und Kappe (TBA)
Umbau des Trafos der Helix-Antenne zur Anpassung an 50Ω bei 1,42GHz (UK/TBA)
Simulation der Helix-Antenne (TBA)
Einführung einer idealen E-Plane als Symmetriefläche in der Simulation mit Hornstrahler, um die Anzahl der Tetraeder zu halbieren (Rechenzeit) (TBA)
- Erledigt: Einführung einer E-Symmetrieebene für die komplette Antenne, Symmetrieebene schneidet den Erregerstift
- Einfüherung einer E- und einer H-Symmetrieebene für die Satellitenantenne mit Hohlleitererreger aber ohne Erregerstift und Koaxzuleitung, dadurch 1/4 der Tetraeder zum Rechnen notwendig, Erregegung erfolgt über die Hohlleiterfläche an der ansonsten geschlossenen Rückwand (siehe Choke-Ring-Untersuchung)
Umsetzen der Antennensimulation auf einen zweiten Simulator, um die Verluste/Effizienz besser abzuschätzen (NEC2/WIPL-D) (TBA)
- Mit WIPL bin ich über IRK - Ralf Klukas derzeit sowieso in Kontakt. Es scheint aufgrund der MoM-Anwendung im 3D-Bereich ein schneller Simulator zu sein (Faktor 2-5 gegenüber FEM-Solver?, Genauigkeit?). Vielleicht kann man hier einen Deal machen, um eine kostenfreie Testversion zu erhalten.
- NEC2 ist frei verfügbar

LNA

Dual-LNA Design um den Umschalter zur Kalibrierung hinter dem LNA zu platzieren. (TBA)
- Ein LNA für den Signalweg und ein zweiter, auf dem gleichen Halbleiter-Die mit dem rauschenden Widerstand am Eingang.
- Platzierung des Koax-Umschalters hinter den LNA's.
- Verbesserung der Systemrauschzahl um den Wert der Einfügedämpfung des Schalters.
Entscheidung Cavity-LNA (alle)
- Ein Topfkreisfilter kann man ja schonmal anfangen. Mal sehen, ob wirklich 0,2/0.3dB Einfügedämpfung erreichbar sind. (TBA/AG) - Andreas Mechanik?
Peltier-Element zur Kühlung des LNA auf 15°C (TBA)
- einstufig oder zweistufig
- geregelt oder ungeregelt, um die Rauschzahl über einen großen Bereich konstant zu halten
- 20K/Stufe unter Umgebungstemperatur

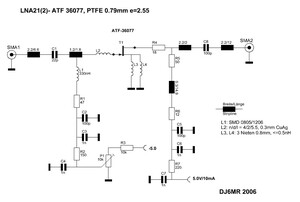

2x Vorverstärker EME103 bestellen bei MiniKits (Australien) und Aufbau gemäß http://wavelab.homestead.com/1302_lna_schema.jpg (UK/AG), Aufbau (HGZ)
2x VV-PCB von Ernst Lankeit + Komponenten bestellen (s.u.) (UK), Aufbau (HGZ)
Koax-Relais (vorhanden) als Umschalter zwischen Ausgängen beider VVs schalten
Überwachung von Betriebsspannung und Strom der VV-Elektronik (ebenfalls über gemeinsame One-Wire-Busleitung)

Software

verbessern der "Usability" des Ratsche

allgemein

Infrastruktur für Arbeits- und Zeitplanung
Beantragung einer Schutzzone für Radioarbeit

Revisionen/Vorschläge für Erweiterungen -mittelfristig-

optischer Link

vollduplexe optische Verbindung über Plastic Fibres oder gar Glasfaser
Sender/Empfänger: z.B. TOTX173 / TORX173 von Toshiba

Poti f. Absolutposition Alt

analog zu Poti Azimut
Vermeidung von Ambiguität in Endlagenabschaltung
andere Übersetzung, optimal: Alt -90°..+90° -> -4..+4 Umdrehungen des Potis von Mittellage

Erweiterungen -längerfristig-

Hochfrequenztechnik

Vorverstärker Design Ernst Lankeit elankeit@t-online.de

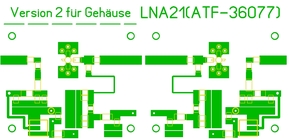

"Die Originale sind ABACOM layout und Splan. Falls Du den LNA realisieren willst, kann ich Dir eine Printfolie ausdrucken; dafür ist das Layout schon 2fach und 1mal seitenverkehrt. Daraus mach ich immer ein Sandwich mit einer Druckseite nach unten, um Überstrahlungen zu vermeiden.

Zu den Bauteilen müßte ich Dir dann noch etwas ergänzend sagen. Schaus mal an, ob das für Dich von Interesse ist."

Cavity-LNA
Hybrid-Schiebehornerreger nach Wohlleben, zweite Polarisationsebene
zweite Frequenz darin als Koaxialstrahler, Präferenz 5GHz
schlitzgekoppelte Resonatoren als Eingangskreis

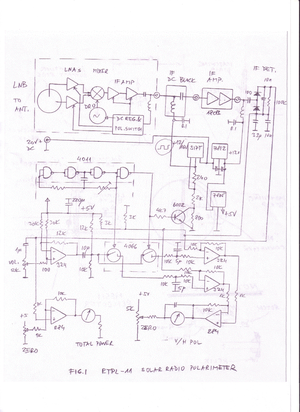

Solarworks reading from ERAC

Astronomie im Fernsehband? weiss ja nicht...--Ulli 11:01, 5. Okt. 2009 (UTC)

Text von P. Wright
